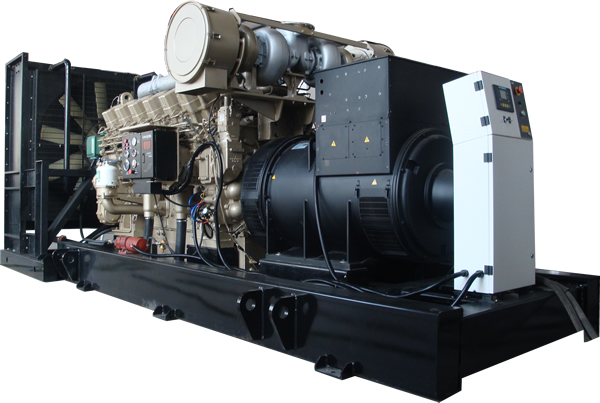

济柴JC1320-S
时间：2024-03-13 23:21 tags: 济柴机组
柴油发动机
济柴 BH12V190ZL
中石油济南柴油机股份有限公司制造
四冲程、废气涡轮增压
V型12汽缸，每缸四气门
直流24V启动马达，充电发电机
电子、机械调速器
风扇水箱闭式冷却
全流机油滤清器、纸质燃油滤清器
冷却液过滤器、空气滤清器
满足ISO3046、ISO8528相关内容要求
发电机组电气控制
标准配置香港凯讯公司GU620控制器
控制器液晶屏显示柴油发动机及发电机组输出各项参数：
发动机润滑油压力、发电机组输出频率显示
发动机冷却水温度、发电机组运转时间显示
启动用蓄电池电压、发电机组三相电流显示
发电机组输出相电压、发电机组输出线电压显示
发电机组输出有功功率、功率因数等显示
各种报警保护功能，远程三摇可选
主断路器采用知名品牌负荷开关断路器
外部紧急停机按钮、电压、转速微调旋钮
发电机组附件
发动机排气消声器（标准配置）
发动机排气弯头（标准配置）
发动机排气波纹管（标准配置）
发动机排气锥度接头（标准配置）
排气管附件安装螺栓（标准配置）
冷却水加热器（可选附件，）
油水分离器（可选附件，）
机油加热器（可选附件，）
启动蓄电池及连接线（可选附件，
同步发电机
斯坦福STAMFORD PI734C
康明斯发电技术（中国）有限公司制造
无刷，双轴承，星形连接，6个输出端子
MX321AVR，限流互感器可选
防护等级IP23
绝缘等级H
2/3节距绕组有效抑制输出波形畸变
电话干扰THF< 2 % 、TIF< 50
无线电干扰满足国际标准，RFI抑制装置可选
满足GB755、BS5000、IEC34相关内容要求
发电机组性能
标准输出400/230VAC、50Hz、0.8PF（滞后）、三相四线
电压畸变率 < 5 %
电压恢复时间 （±3 %）< 1S
电压调整范围 ±5 %
频率调整范围 0 – 5 %
稳态电压调整率 < ±0.5 %
瞬态电压波动率 （-15 %，+20 %）
稳态频率波动率 < ±0.25 %
稳态频率调整率 0 – 5 %
瞬态频率波动率 < 9 %
外部浮充电器（可选配置，）
发电机组基本技术数据
|
发电机组
|
机组型号
|
J1320-S
|
|
额定功率（KW/KVA）
|
1200/1500
|
|
|
备用功率（KW/KVA）
|
1320/1650
|
|
|
额定电流（A）
|
2165
|
|
|
外型尺寸 长*宽*高（mm）
|
6300*2250*2750
|
|
|
机组重量（Kg）
|
15000
|
|
|
柴油发动机
|
柴油机型号
|
BH12V190ZL
|
|
持续功率（KW）
|
1235
|
|
|
备用功率（KW）
|
1360
|
|
|
缸径×冲程（mm）
|
190×215
|
|
|
汽缸数量及排列
|
V型12缸
|
|
|
排量（L）
|
73.15
|
|
|
压缩比
|
14.5：1
|
|
|
进气方式
|
废气涡轮增压、中冷
|
|
|
最大进气阻力（KPa）
|
6.2
|
|
|
最大排气背压（KPa）
|
2.5
|
|
|
排气温度（℃）
|
580
|
|
|
冷却方式
|
水箱风扇闭式冷却
|
|
|
最高出水温度（℃）
|
100
|
|
|
最高机油温度（℃）
|
100
|
|
|
额定燃油耗（g/KWh）
|
≤202
|
|
|
调速方式
|
电子/机械
|
|
|
同步发电机
|
发电机型号
|
PI734C
|
|
额定电压（V）
|
400/230
|
|
|
额定容量（KW/KVA）
|
1240/1550
|
|
|
额定功率因数
|
0.8（滞后）
|
|
|
效率
|
95.7%
|
|
|
励磁方式
|
PMG永磁
|
|
|
最大电压调整率
|
±0.5%
|
|
|
相数
|
3
|
|
|
冷却通风流量
|
2690
|
|
|
防护等级
|
IP23
|
|
|
绝缘等级
|
H
|
|
|
` 蓄电池
|
额定容量（AH）
|
4×200AH 12V
|
以上数据基于环境温度小于40℃、低于海拔高度1000m、相对湿度不大于60%的基本条件。
柴油发电机组应用标准：GB/T 2820-1997 ISO8528。
